Baterai Pack UPS APC RBC 109: Spesifikasi, Fungsi, dan Panduan Teknis Penggantian

Dalam sistem Uninterruptible Power Supply (UPS), baterai merupakan komponen paling krusial karena berfungsi sebagai sumber daya cadangan utama saat suplai listrik utama terputus. Salah satu battery pack yang banyak digunakan pada UPS kelas menengah hingga enterprise adalah APC Replacement Battery Cartridge (RBC) 109. Battery pack ini dirancang khusus untuk memastikan kinerja backup yang stabil, aman, dan sesuai dengan spesifikasi pabrikan UPS APC.

Artikel ini membahas Baterai Pack UPS APC RBC 109 secara teknikal dan edukatif, mulai dari fungsi, spesifikasi internal, jenis baterai yang digunakan, kompatibilitas UPS, hingga panduan penggantian yang benar agar umur UPS tetap optimal.

---

Apa Itu Battery Pack UPS APC RBC 109?

APC RBC 109 adalah battery cartridge resmi yang dirancang oleh Schneider Electric (APC) sebagai paket baterai siap pasang (plug & play) untuk tipe UPS APC tertentu. Konsep cartridge ini bertujuan agar proses penggantian baterai:

• Lebih aman

• Lebih cepat

• Minim risiko kesalahan instalasi

RBC 109 tidak hanya berisi baterai, tetapi juga sudah dilengkapi:

• Konektor internal

• Kabel jumper

• Housing dan konfigurasi yang sesuai dengan desain UPS APC

Dengan demikian, RBC 109 memastikan tegangan, kapasitas, dan karakter discharge sesuai dengan kebutuhan UPS yang didukungnya.

---

Fungsi Utama Baterai Pack APC RBC 109

Secara fungsional, baterai pack UPS APC RBC 109 memiliki peran utama sebagai:

1. Sumber daya cadangan (backup power)
   Saat listrik PLN padam, RBC 109 menyuplai energi ke inverter UPS untuk menjaga beban tetap menyala.

2. Penjaga stabilitas sistem UPS
   Baterai yang sesuai spesifikasi akan menjaga UPS bekerja pada tegangan DC yang stabil, sehingga tidak memicu alarm fault atau overload.

3. Proteksi peralatan kritikal
   Dengan battery pack yang sehat, UPS mampu melindungi server, jaringan, perangkat medis, dan sistem industri dari risiko shutdown mendadak.

---

Jenis Baterai di Dalam APC RBC 109

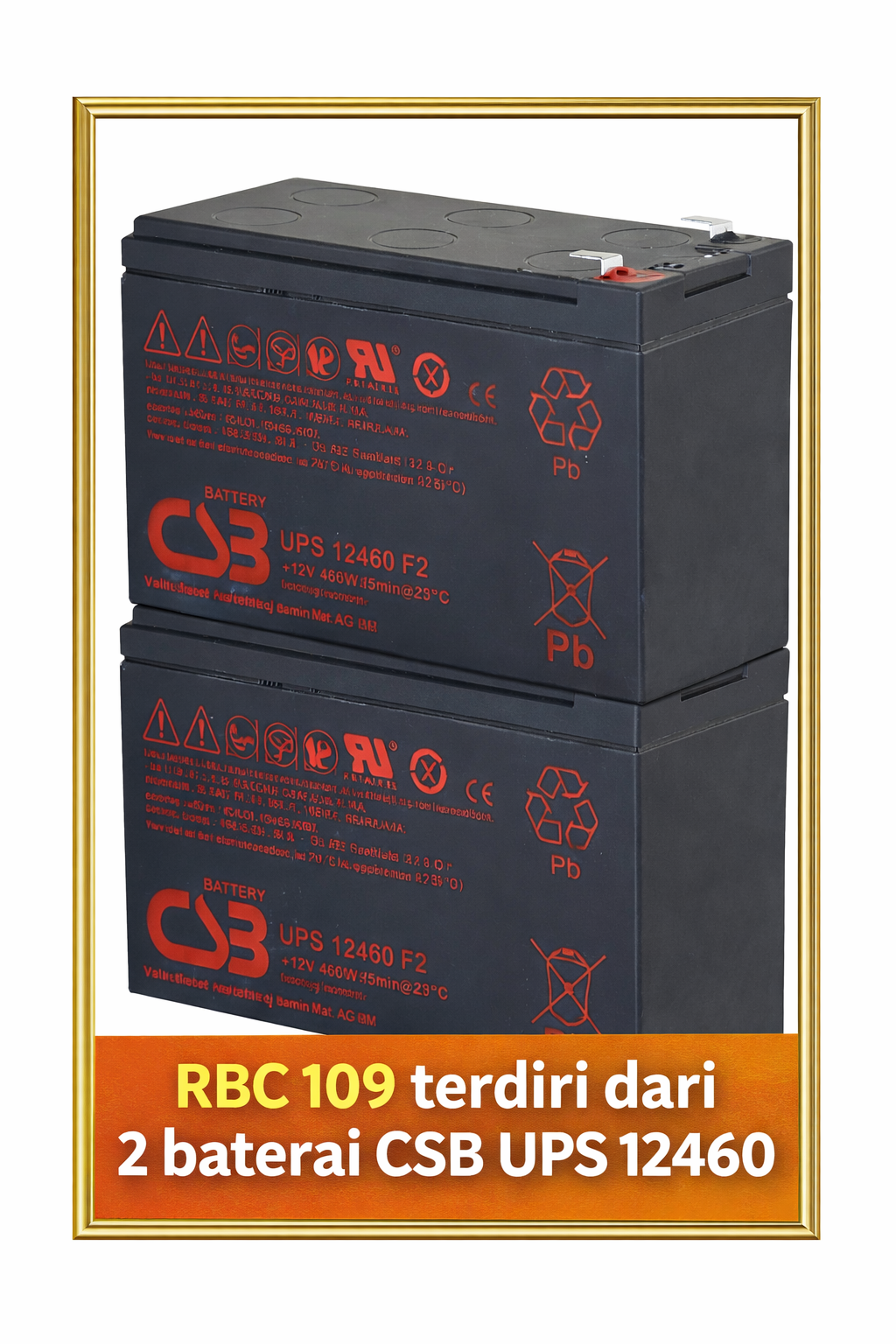

Secara teknis, APC RBC 109 menggunakan baterai VRLA AGM (Valve Regulated Lead Acid – Absorbent Glass Mat) tipe high-rate UPS battery. Salah satu baterai yang umum digunakan dan setara secara teknis adalah CSB UPS Series 12V, seperti tipe UPS 12460.

Berdasarkan datasheet baterai UPS series 12V AGM:

• Tegangan nominal: 12 VDC

• Dirancang untuk high-rate discharge

• Khusus aplikasi UPS standby power

• Teknologi VRLA AGM, maintenance-free

  CSB-Datasheet-UPS12460-–-053124

Karakter ini sangat penting karena UPS membutuhkan baterai yang mampu mengalirkan arus besar dalam waktu singkat, bukan baterai deep cycle biasa.

---

Spesifikasi Teknis Baterai UPS (Referensi Internal RBC 109)

Mengacu pada spesifikasi baterai UPS AGM 12V high-rate yang digunakan pada cartridge APC:

• Tegangan nominal: 12 VDC per unit

• Kapasitas daya: ±460 W @ 5 menit

• Arus pelepasan maksimum: hingga ±130 A

• Internal resistance: rendah (±16,6 m?)

• Terminal: Faston F2

• Design life: 3–5 tahun (standby service, 25°C)

• Teknologi: VRLA AGM, recombination efficiency hingga 99%

Spesifikasi ini memastikan baterai mampu menopang beban UPS dalam kondisi kritis tanpa penurunan tegangan drastis

CSB-Datasheet-UPS12460-–-053124

.

---

Kompatibilitas UPS APC dengan RBC 109

APC RBC 109 digunakan pada beberapa seri UPS APC kelas menengah hingga enterprise, khususnya:

• UPS rackmount

• UPS tower dengan kapasitas menengah

• Aplikasi data center, server room, dan sistem IT kritikal

Menggunakan RBC yang tidak sesuai dapat menyebabkan:

• Alarm baterai terus menyala

• Runtime tidak tercapai

• Overheating baterai

• Kerusakan charger internal UPS

Oleh karena itu, kesesuaian tipe RBC sangat krusial.

---

Mengapa Tidak Disarankan Mengganti Baterai Sembarangan?

Banyak pengguna mencoba mengganti RBC dengan baterai non-UPS atau spesifikasi tidak setara. Secara teknis, hal ini berisiko karena:

1. Karakter discharge berbeda
   Baterai UPS high-rate berbeda dengan baterai deep cycle.

2. Risiko panas berlebih
   Internal resistance yang lebih tinggi dapat memicu overheating.

3. Umur UPS lebih pendek
   Charger internal UPS bekerja lebih berat jika baterai tidak sesuai.

4. Kehilangan keandalan backup
   Runtime bisa jauh lebih pendek dari spesifikasi.

Dengan RBC 109 atau baterai setara yang direkomendasikan, semua risiko ini dapat dihindari.

---

Umur Pakai dan Faktor yang Mempengaruhi

Secara umum, umur pakai APC RBC 109 berada pada kisaran 3–5 tahun, tergantung pada:

• Suhu ruang UPS (ideal 20–25°C)

• Frekuensi pemadaman listrik

• Beban UPS

• Kualitas sirkulasi udara

Setiap kenaikan suhu 10°C di atas 25°C dapat mengurangi umur baterai hingga 50%. Oleh karena itu, manajemen suhu menjadi faktor kritikal.

---

Panduan Teknis Penggantian APC RBC 109

Langkah penggantian yang benar secara teknis:

1. Matikan beban kritikal atau alihkan ke UPS lain (jika tersedia)

2. Matikan UPS sesuai prosedur pabrikan

3. Lepaskan battery cartridge lama

4. Pasang APC RBC 109 atau battery pack setara

5. Pastikan konektor terpasang kuat

6. Nyalakan UPS dan lakukan self-test

APC RBC 109 dirancang hot-swappable pada tipe UPS tertentu, namun tetap disarankan mengikuti SOP teknis.

---

Keunggulan Menggunakan APC RBC 109 Original / Setara Spesifikasi

• Tegangan & kapasitas presisi

• Risiko kesalahan instalasi lebih kecil

• Umur UPS lebih panjang

• Runtime sesuai spesifikasi pabrikan

• Keamanan sistem lebih terjamin

Dalam lingkungan server dan data center, keandalan jauh lebih penting dibanding selisih harga.

---

Kesimpulan Teknis

Baterai Pack UPS APC RBC 109 adalah solusi battery replacement yang dirancang khusus untuk menjaga keandalan, keamanan, dan performa UPS APC. Dengan menggunakan baterai VRLA AGM high-rate sesuai spesifikasi, RBC 109 mampu memberikan backup power yang stabil dan melindungi peralatan kritikal dari risiko gangguan listrik.

Untuk aplikasi profesional seperti server room, data center, rumah sakit, dan sistem industri, penggunaan RBC 109 atau battery pack setara spesifikasi bukan pilihan, melainkan keharusan teknis.

---

CTA – Konsultasi & Penggantian Baterai UPS APC

?

FAQ SEO – People Also Ask (VERSI TEKNIKAL)

Apa itu Baterai Pack UPS APC RBC 109?

APC RBC 109 adalah battery cartridge resmi untuk UPS APC yang berisi baterai VRLA AGM high-rate, dirancang khusus agar sesuai dengan karakteristik kelistrikan dan mekanik UPS APC tertentu.

---

Jenis baterai apa yang digunakan pada APC RBC 109?

RBC 109 menggunakan baterai VRLA AGM (Absorbent Glass Mat) tipe UPS high-rate, yang dirancang untuk discharge arus tinggi dalam waktu singkat, berbeda dengan baterai deep cycle biasa.

---

Mengapa baterai high-rate penting untuk UPS APC?

UPS membutuhkan baterai dengan internal resistance rendah agar mampu menyuplai arus besar secara instan. Baterai non-high-rate dapat menyebabkan drop tegangan, alarm UPS, dan penurunan runtime.

---

Berapa umur pakai rata-rata baterai UPS APC RBC 109?

Umur pakai baterai pack UPS APC RBC 109 berkisar 3–5 tahun, tergantung suhu ruang, beban UPS, dan frekuensi pemadaman listrik. Suhu ideal adalah 20–25°C.

---

Apakah APC RBC 109 bisa diganti dengan baterai biasa?

Secara teknis tidak disarankan. Baterai biasa memiliki karakter discharge berbeda dan dapat menyebabkan overheating, kerusakan charger UPS, serta kegagalan backup.

---

Apakah APC RBC 109 bersifat hot-swappable?

Pada sebagian model UPS APC, RBC 109 mendukung hot-swap, namun prosedur penggantian tetap harus mengikuti panduan teknis pabrikan untuk menjaga keselamatan sistem.

---

Bagaimana tanda baterai APC RBC 109 harus diganti?

Tanda umum meliputi:

• Alarm battery replace pada UPS

• Runtime jauh lebih pendek

• Tegangan baterai drop cepat

• UPS sering restart saat beban naik

---

Apa risiko jika penggantian baterai RBC 109 ditunda?

Menunda penggantian baterai dapat menyebabkan:

• UPS gagal backup saat listrik padam

• Kerusakan inverter akibat tegangan tidak stabil

• Downtime server dan sistem kritikal

---

Apakah baterai setara spesifikasi RBC 109 bisa digunakan?

Bisa, selama spesifikasinya identik, yaitu:

• VRLA AGM

• Tipe high-rate UPS

• Tegangan dan kapasitas sesuai

• Internal resistance rendah

---

Apakah baterai UPS APC RBC 109 cocok untuk data center?

Ya. RBC 109 dirancang untuk lingkungan data center dan server room, dengan fokus pada keandalan, keamanan, dan kestabilan daya cadangan.

---
