Tiang PJU Oktagonal H-07M Single Parabole merupakan salah satu tipe tiang lampu jalan yang paling banyak digunakan pada proyek penerangan modern karena memadukan kekuatan struktur, estetika, dan efisiensi distribusi cahaya. Dalam perencanaan PJU, pemilihan tiang tidak hanya bersifat struktural, tetapi juga berpengaruh langsung terhadap performa pencahayaan, umur pakai instalasi, serta kepatuhan terhadap standar teknis yang berlaku. Artikel ini membahas spesifikasi teknis dan standar konstruksi Tiang PJU Oktagonal H-07M Single Parabole berdasarkan data pabrikan.
Apa Itu Tiang PJU Oktagonal H-07M Single Parabole?
Tiang PJU Oktagonal H-07M Single Parabole adalah tiang lampu jalan dengan tinggi 7 meter, menggunakan satu lengan (single arm) berbentuk parabole yang dirancang untuk menopang armatur lampu secara optimal. Fungsi utama tiang ini adalah sebagai struktur penyangga lampu PJU agar cahaya dapat diproyeksikan ke badan jalan dengan sudut dan sebaran yang tepat.
Aplikasi tiang PJU single arm parabole ini sangat luas, meliputi:
- Jalan kota dengan lalu lintas sedang hingga padat
- Jalan kabupaten dan jalan penghubung antarwilayah
- Kawasan industri, pergudangan, dan area komersial
Desain parabole pada lengan tiang memberikan keunggulan teknis berupa distribusi cahaya yang lebih merata ke area jalan. Dengan posisi armatur yang menjorok dan melengkung, bayangan tiang dapat diminimalkan, sementara intensitas cahaya pada jalur kendaraan menjadi lebih konsisten. Hal ini menjadikan tiang PJU oktagonal 7 meter sebagai pilihan ideal untuk sistem PJU konvensional maupun PJU tenaga surya.
Seorang praktisi pencahayaan jalan, Ir. Budi Santoso, M.Eng (ahli rekayasa transportasi), menyebutkan bahwa “bentuk lengan parabole membantu menempatkan titik cahaya pada offset yang ideal, sehingga efisiensi lumen lampu bisa dimaksimalkan tanpa menambah jumlah tiang.”

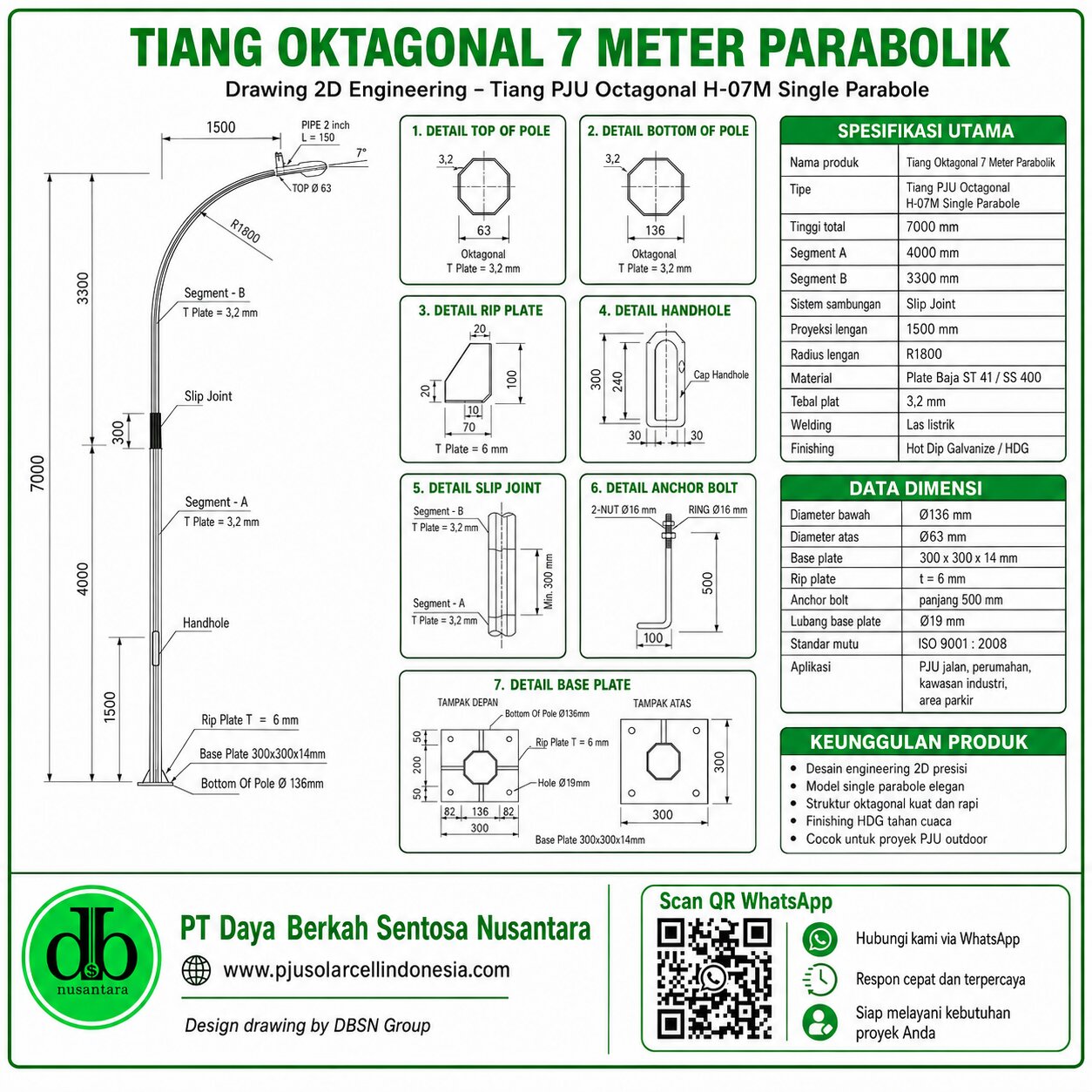

Spesifikasi Teknis Tiang PJU H-07M (Data Pabrikan)
Spesifikasi teknis Tiang PJU H-07M disusun berdasarkan datasheet dan gambar teknik resmi pabrikan, sehingga dapat dijadikan acuan pada dokumen perencanaan maupun tender.
Spesifikasi utama:
- Tinggi total tiang: 7 meter
- Sistem segmentasi: 2 segmen (Slip Joint System)
- Segment A: 4.000 mm
- Segment B: 3.300 mm
- Bentuk penampang: Oktagonal
- Tebal plat tiang: 3,2 mm
- Material baja: ST 41 / SS400
- Finishing permukaan: Hot Dip Galvanize
- Standar mutu produksi: ISO 9001:2008
- Metode pengelasan: Las listrik
Penggunaan sistem slip joint pada dua segmen memberikan kemudahan dalam proses pengiriman dan instalasi di lapangan. Sambungan antarsegmen dirancang presisi sehingga tetap menjaga kekuatan struktur terhadap beban angin dan getaran.
Material baja ST 41 / SS400 dikenal memiliki kekuatan tarik yang stabil dan mudah dalam proses fabrikasi. Dipadukan dengan finishing hot dip galvanize, tiang PJU galvanis ini memiliki ketahanan korosi yang sangat baik, bahkan untuk pemasangan di area dengan kelembapan tinggi atau dekat pesisir.
Menurut standar praktik konstruksi, perlindungan galvanis celup panas mampu memperpanjang umur tiang hingga puluhan tahun. Hal ini sejalan dengan pendapat Dr. Ir. Haryono, ahli struktur baja, yang menyatakan bahwa “hot dip galvanizing adalah perlindungan paling efektif untuk struktur baja luar ruang karena mampu melapisi seluruh permukaan, termasuk area sambungan dan sudut.”
Dengan kombinasi desain oktagonal, ketebalan plat 3,2 mm, serta standar produksi ISO, Tiang PJU Oktagonal H-07M Single Parabole layak digunakan pada proyek PJU pemerintah maupun swasta yang menuntut kekuatan, keawetan, dan kepatuhan spesifikasi teknis.
Tiang PJU Oktagonal H-07M Single Parabole dirancang tidak hanya kuat secara visual, tetapi juga matang secara teknis melalui detail konstruksi dan pemilihan komponen yang tepat. Setiap bagian memiliki fungsi spesifik yang saling mendukung untuk memastikan kekuatan struktur, stabilitas tiang, serta umur pakai jangka panjang pada berbagai kondisi lapangan.
Detail Konstruksi & Komponen Penting
Base Plate 300 × 300 × 14 mm
Base plate berfungsi sebagai elemen utama distribusi beban dari tiang ke pondasi beton. Dimensi 300 × 300 mm dengan ketebalan 14 mm memberikan luas kontak yang memadai untuk menahan beban statis dan dinamis akibat angin serta getaran lalu lintas. Dalam praktik proyek PJU, base plate yang terlalu tipis sering menjadi titik awal kegagalan struktur.
Bottom of Pole Ø 136 mm
Diameter bawah tiang sebesar 136 mm berperan penting dalam menjaga keseimbangan dan kekakuan struktur. Ukuran ini dirancang agar selaras dengan base plate dan anchor bolt, sehingga gaya tekan dan tarik dapat terdistribusi merata.
Rip Plate (penguat) tebal 6 mm
Rip plate berfungsi sebagai pengaku antara batang tiang dan base plate. Ketebalan 6 mm memberikan tambahan kekuatan pada area kritis yang paling sering menerima momen lentur. Dalam pandangan teknis, penggunaan rip plate yang proporsional adalah langkah cerdas untuk memperpanjang umur struktur tanpa menambah tinggi biaya material.
Handhole + Cap Handhole
Handhole memudahkan akses instalasi dan perawatan kabel listrik di dalam tiang PJU oktagonal. Cap handhole berfungsi melindungi bagian dalam dari air, debu, dan gangguan eksternal. Akses yang baik ini sangat membantu saat pemeliharaan berkala PJU konvensional maupun PJU tenaga surya.
Anchor bolt & lubang baut Ø 19 mm
Lubang baut berdiameter 19 mm dirancang untuk anchor bolt standar proyek PJU. Sistem ini memastikan tiang terikat kuat pada pondasi, menjaga stabilitas terhadap gaya lateral. Banyak kegagalan tiang di lapangan sebenarnya berawal dari ketidaksesuaian diameter lubang dan anchor bolt.
Ring & nut pengunci arm
Komponen ini memastikan lengan parabole terpasang presisi dan tidak berubah posisi akibat getaran jangka panjang. Detail kecil ini sering diabaikan, padahal sangat berpengaruh pada kestabilan armatur lampu.
Keunggulan Sistem Slip Joint pada Tiang PJU
Sistem slip joint memungkinkan tiang PJU 7 meter dibagi menjadi dua segmen yang presisi. Hal ini memudahkan transportasi, terutama ke lokasi terpencil. Sambungan antarsegmen dirancang untuk mengurangi konsentrasi tegangan pada satu titik, sehingga risiko patah di area sambungan dapat diminimalkan. Pada proyek skala besar, sistem ini terbukti lebih efisien dari sisi logistik dan waktu pemasangan.
Finishing Hot Dip Galvanize: Kenapa Penting?
Finishing hot dip galvanize memberikan lapisan pelindung menyeluruh terhadap korosi. Dibandingkan cat biasa, galvanis celup panas mampu melindungi hingga ke pori dan sudut terdalam baja. Untuk daerah pesisir, jalan dengan kelembapan tinggi, serta proyek pemerintah berumur panjang, proteksi ini menjadi standar mutlak. Dari pengalaman lapangan, tiang PJU galvanis memiliki umur pakai jauh lebih panjang dan biaya perawatan yang lebih rendah dibandingkan tiang dengan finishing cat konvensional.
Tiang PJU Oktagonal H-07M Single Parabole menjadi standar pilihan pada banyak proyek penerangan jalan karena kualitas finishing, fleksibilitas aplikasi lapangan, serta kesesuaiannya dengan kebutuhan proyek pemerintah dan tender. Pada tahap implementasi, tiga aspek ini sering menjadi penentu utama apakah sebuah tiang PJU layak dipasang untuk jangka panjang atau justru menimbulkan biaya perawatan tinggi di kemudian hari.
Finishing Hot Dip Galvanize: Kenapa Penting?
Finishing hot dip galvanize berfungsi sebagai proteksi utama terhadap korosi pada struktur baja yang digunakan di ruang terbuka. Proses ini dilakukan dengan mencelupkan seluruh badan tiang ke dalam cairan seng panas, sehingga terbentuk lapisan pelindung yang menyelimuti permukaan luar maupun area tersembunyi seperti sudut, sambungan, dan bagian dalam tiang.
Keunggulan utama hot dip galvanize pada tiang PJU oktagonal adalah perlindungan korosi jangka panjang. Lapisan seng bekerja sebagai anoda korban yang melindungi baja dari reaksi oksidasi akibat air, udara, dan zat kimia di lingkungan sekitar. Dalam praktiknya, perlindungan ini mampu memperpanjang umur tiang hingga puluhan tahun tanpa penurunan signifikan pada kekuatan struktur.
Finishing galvanis ini sangat cocok untuk:
- Daerah pesisir, di mana kandungan garam udara mempercepat proses karat
- Jalan dengan kelembapan tinggi, seperti daerah rawan banjir atau dekat area persawahan
- Proyek pemerintah berumur panjang, yang menuntut biaya perawatan rendah dan keandalan tinggi
Jika dibandingkan dengan cat biasa, perbedaan performanya cukup signifikan. Cat konvensional hanya melindungi permukaan luar dan mudah terkelupas akibat cuaca ekstrem atau benturan ringan. Sementara itu, galvanis celup panas membentuk ikatan metalurgi dengan baja, sehingga tidak mudah terkelupas dan tetap melindungi meskipun terjadi goresan kecil.
Menurut Ir. Dwi Hartono, M.T., ahli proteksi korosi baja, “untuk struktur baja luar ruang seperti tiang PJU, hot dip galvanize jauh lebih efektif dibanding cat karena memberikan perlindungan menyeluruh dan konsisten, terutama pada sambungan dan area kritis.”
Aplikasi Lapangan Tiang PJU Oktagonal 7 Meter
Dalam aplikasi lapangan, tiang PJU oktagonal 7 meter dikenal fleksibel dan mudah disesuaikan dengan berbagai kondisi jalan. Tinggi 7 meter dianggap ideal untuk menghasilkan pencahayaan yang merata tanpa menimbulkan silau berlebih, terutama pada jalan dengan lebar standar.
Pada jalan lingkungan dan perumahan, tiang PJU single arm parabole membantu menciptakan suasana aman dan nyaman bagi pengguna jalan. Distribusi cahaya yang merata mendukung visibilitas pejalan kaki, pengendara sepeda motor, maupun kendaraan ringan.
Untuk jalan kabupaten dan jalan kota, desain oktagonal memberikan kekuatan struktural lebih baik dibandingkan tiang pipa biasa. Hal ini penting karena beban angin, getaran lalu lintas, dan intensitas penggunaan jauh lebih tinggi. Tiang PJU galvanis dengan sistem segmentasi juga memudahkan pemasangan massal pada proyek berskala besar.
Di kawasan industri dan pergudangan, keandalan struktur menjadi prioritas utama. Tiang PJU H-07M Single Parabole mampu menopang armatur lampu dengan bobot lebih besar, sekaligus tahan terhadap kondisi lingkungan yang cenderung keras, seperti debu, polusi, dan aktivitas kendaraan berat.
Dari sisi sistem pencahayaan, tiang ini cocok digunakan untuk:
- Lampu LED PJU, baik tipe konvensional maupun smart lighting
- PJU Tenaga Surya, baik sistem All in One maupun Two in One
Desain lengan parabole membantu menempatkan armatur pada posisi optimal, sehingga efisiensi lumen lampu dapat dimaksimalkan tanpa harus menambah jumlah tiang.
Kesesuaian untuk Proyek Pemerintah & Tender
Salah satu keunggulan utama Tiang PJU Oktagonal H-07M Single Parabole adalah kesesuaiannya dengan kebutuhan proyek pemerintah dan tender resmi. Dari sisi material, penggunaan baja ST 41 / SS400 dengan finishing hot dip galvanize telah memenuhi spesifikasi umum yang sering dicantumkan dalam dokumen LPSE.
Konstruksinya mengikuti praktik standar nasional, mulai dari ketebalan plat, sistem sambungan slip joint, hingga detail base plate dan anchor bolt. Hal ini memudahkan konsultan perencana maupun kontraktor dalam menyusun spesifikasi teknis dan gambar kerja.
Dalam penyusunan RAB dan spesifikasi teknis, tiang PJU oktagonal 7 meter relatif mudah dimasukkan karena dimensinya sudah baku dan umum digunakan. Tidak diperlukan penyesuaian khusus yang berpotensi memperlambat proses administrasi proyek.
Selain itu, apabila diproduksi secara lokal, tiang PJU ini juga berpotensi mendukung TKDN, yang kini menjadi salah satu poin penting dalam evaluasi tender pemerintah. Kombinasi aspek teknis, administratif, dan keberlanjutan inilah yang menjadikan produk ini banyak dipilih pada proyek PJU skala daerah maupun nasional.
